Strumenti di Navigazione

Strumentazione precisa per navigare in sicurezza

Strumento direzione del vento

Lo strumento visualizza la direzione de vento.

Strumento direzione del vento
Trim
Angolo di Barra
Profondità
Bussola
Velocità rispetto all’acqua
Velocità rispetto al suolo
Velocità del vento apparente
Strumento direzione del vento a scala ingrandita

Strumenti di navigazione affidabili garantiscono manovre sicure e senza incidenti, anche in situazioni difficili come passaggi attraverso acque poco profonde. Gli strumenti di navigazione VDO mostrano con precisione e in modo chiaro i dati relativi alla sicurezza e molto altro ancora.

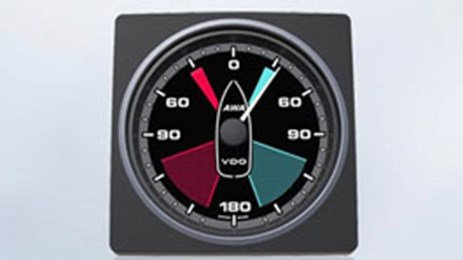

Direzione del vento apparente

Lo strumento della direzione del vento apparente  AcquaLink® indica la direzione del vento. Può essere collegato in cascata per una facile installazione sul bus VDO.

  • 2x M12 8 pin connettori Bus VDO.
  • < 150 mA
  • Protezione da inversione di polarità
  • Lenti in vetro minerale antiappannamento.
  • Protezione IP67 frontale e posteriore.
  • Diametro di installazione 110 mm.
  • Profondità di installazione 50 mm.
  • Range di temperatura di funzionamento:  -20 °C / +70 °C
  • Range di temperatura di stoccaggio: -30 °C / +80 °C
Range Alimentazione Colore Codice articolo
Ø 110 mm
360° 8 – 28 V

Nero / Argento con scala numerica bianca

A2C59501900

Direzione del vento apparente ingrandita

Lo strumento  AcquaLink® della direzione del vento con scala ingrandita indica la direzione del vento relative alla posizione della barca. Può essere collegato a cascata per una facile installazione sul Bus VDO.

  • 2x M12 8 pin connettori Bus VDO
  • Movimento a 360°
  • < 150 mA
  • Protezione da inversione di polarità
  • Lenti in vetro minerale antiappannamento.
  • Protezione IP67 frontale e posteriore.
  • Diametro di installazione 110 mm.
  • Profondità di installazione 50 mm.
  • Range di temperatura di funzionamento:  -20 °C / +70 °C
  • Range di temperatura di stoccaggio: -30 °C / +80 °C
Range Alimentazione Colore Codice articolo
Ø 110 mm
360° 8 – 28 V

Nero / Argento con scala numerica bianca

A2C59501901

Velocità del vento apparente

Lo strumento  AcquaLink® della velocità del vento apparente indica la velocità del vento relativa al movimento della barca. Può essere collegato in cascata per una facile installazione sul Bus VDO.

  • 2x M12 8 pin connettori Bus VDO.
  • < 150 mA
  • Protezione da inversione di polarità
  • Lenti in vetro minerale antiappannamento.
  • Protezione IP67 frontale e posteriore.
  • Diametro di installazione 110 mm.
  • Profondità di installazione 50 mm.
  • Range di temperatura di funzionamento:  -20 °C / +70 °C
  • Range di temperatura di stoccaggio: -30 °C / +80 °C
Range Alimentazione Colore Codice articolo
Ø 110 mm
0 – 50 nodi 8 – 28 V

Nero / Argento con scala numerica bianca

A2C59501902

Velocità rispetto al suolo

Indicatore della velocità rispetto al suolo (SOG).

  • 2x M12 8 pin connettori Bus VDO
  • < 150 mA
  • Protezione da inversione di polarità
  • Lenti in vetro minerale antiappannamento.
  • Protezione IP67 frontale e posteriore.
  • Diametro di installazione 110 mm.
  • Profondità di installazione 50 mm.
  • Range di temperatura di funzionamento:  -20 °C / +70 °C
  • Range di temperatura di stoccaggio: -30 °C / +80 °C
Range esterno / interno Alimentazione Colore Codice articolo
Ø 110 mm
12 nodi 8 – 28 V

Nero / Argento con scala numerica bianca

A2C59501908
35 mph / 60 kmh 8 – 28 V Nero / Argento con scala numerica bianca A2C59501910
70 mph / 115 kmh 8 – 28 V Nero / Argento con scala numerica bianca A2C59501909

Indicatore della velocità rispetto all’acqua

Questo strumento indica la velocità rispetto all’acqua.

  • 2x M12 8 pin connettori Bus VDO
  • < 150 mA
  • Protezione da inversione di polarità
  • Lenti in vetro minerale antiappannamento.
  • Protezione IP67 frontale e posteriore.
  • Diametro di installazione 110 mm.
  • Profondità di installazione 50 mm.
  • Range di temperatura di funzionamento:  -20 °C / +70 °C
  • Range di temperatura di stoccaggio: -30 °C / +80 °C
Range esterno / interno Alimentazione Colore Codice articolo
Ø 110 mm
12 nodi 8 – 28 V Nero / Argento con scala numerica bianca A2C59501905
50 nodi 8 – 28 V Nero / Argento con scala numerica bianca A2C59501906
35 mph / 60 kmh 8 – 28 V Nero / Argento con scala numerica bianca A2C59501907

Bussola

La bussola AcquaLink® indica la direzione della barca: uno strumento essenziale per tutte le imbarcazioni.

  • 2x M12 8 pin connettori Bus VDO
  • Movimento 360°
  • < 150 mA
  • Protezione da inversion di polarità
  • Lenti in vetro minerale antiappannamento.
  • Protezione IP67 frontale e posteriore.
  • Diametro di installazione 110 mm.
  • Profondità di installazione 50 mm.
  • Range di temperatura di funzionamento:  -20 °C / +70 °C
  • Range di temperatura di stoccaggio: -30 °C / +80 °C
Range esterno / interno Alimentazione Colore Codice articolo
Ø 110 mm
360° 8 – 28 V Nero / Argento con scala numerica bianca A2C59501911

Profondità

L’indicatore di profondità AcquaLink® facilita il passaggio attraverso fondali bassi.

  • 2x M12 8 pin connettori Bus VDO
  • 150 mA
  • Protezione da inversione di polarità
  • Lenti in vetro minerale antiappannamento.
  • Protezione IP67 frontale e posteriore.
  • Diametro di installazione 110 mm.
  • Profondità di installazione 50 mm.
  • Range di temperatura di funzionamento:  -20 °C / +70 °C
  • Range di temperatura di stoccaggio: -30 °C / +80 °C
Range esterno/interno Alimentazione Colore Codice articolo
Ø 110 mm
200 m / 660 feet 8 – 28 V Nero / Argento con scala numerica bianca A2C59501903
660 feet / 200 m 8 – 28 V Nero / Argento con scala numerica bianca A2C59501904

Angolo di Barra

Lo strumento Angolo di Barra  AcquaLink® per yacht controllati da timone indica con continuità la posizione corrente del timone.

Per 52 mm:

  • Connettore a 3 poli AMP Superseal
  • < 100 mA
  • Angolo di escursione della lancetta 240°
  • Protezione da inversione di polarità
  • Vetro minerale anti-appannamento
  • Protezione IP67 frontale e posteriore.
  • Profondità di installazione 50 mm
  • Da 40° Port a 40° Starboard
  • Range di temperatura di funzionamento:  -20 °C / +70 °C
  • Range di temperatura di stoccaggio: -30 °C / +80 °C

 Per 110 mm:

  • Due connettori M12 8 pin VDO Bus
  • < 150 mA
  • Protezione da inversione di polarità
  • Vetro minerale anti-appannamento
  • Protezione IP67 frontale e posteriore.
  • Profondità di installazione 50 mm
  • Da 40° Port a 40° Starboard
  • Range di temperatura di funzionamento:  -20 °C / +70 °C
  • Range di temperatura di stoccaggio: -30 °C / +80 °C
Alimentazione   Colore Codice articolo
Ø 52 mm
8 – 28 V   Nero / Argento con scala numerica bianca A2C59501939
Ø 110 mm
8 – 28 V   Nero / Argento con scala numerica bianca A2C59501912

Trim

Lo strumento Trim  AcquaLink® fornisce informazioni sulla posizione del motore in relazione alla poppa dell’imbarcazione.

  • Connettore 3 poli AMP Superseal.
  • < 100 mA
  • Angolo di escursione della lancetta 240°.
  • Protezione da inversione di polarità
  • Vetro minerale antiappannamento
  • Protezione IP67 frontale e posteriore
  • Diametro di installazione 52mm
  • Profondità di installazione 50mm
  • Range di temperatura di funzionamento:  -20 °C / +70 °C
  • Range di temperatura di stoccaggio: -30 °C / +80 °C
Range Alimentazione Colore Codice articolo
Ø 52 mm
up / down 8 – 28 V Nero / Argento con scala numerica bianca A2C59501925
