Unità di Controllo

Cuore e cervello del sistema AcquaLink®

Nav Box AcquaLink®

Il Nav Box AcquaLink® fornisce una grande possibilità di ingressi analogici e digitali. Elabora, calcola e controlla i segnali ricevuti per discrepanza, dimostrando la sua programmazione intelligente con un sistema di diagnosi automatico e la ricerca dei guasti guidata. Un’interfaccia utente intuitiva (via AcquaLink® TFTs) consente una facile programmazione dei parametri dello Yacht, allarmi ed altro.

Nav Box AcquaLink®
Engine Box

Con una miriade di informazioni messe a disposizione da varie fonti, l’unità di controllo di AcquaLink® calcola e controlla i segnali ricevuti per discrepanze, dimostrando la loro programmazione intelligente con la diagnosi automatica del sistema e la ricerca guasti guidata.

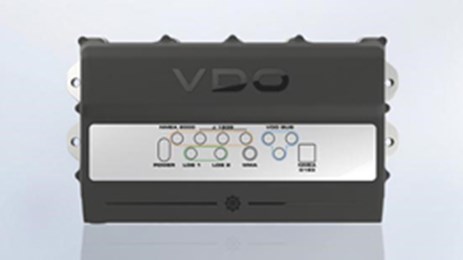

Nav Box

Il  Nav Box AcquaLink® è il cuore del sistema AcquaLink®. Esso agisce come una CPU e interfaccia segnaliIl Nav Box fornisce un’ampia possibilità di ingressi analogici e digitali. Con una  miriade di informazioni rese disponibili da varie sorgenti, il Nav Box elebora, calcola e controlla i segnali ricevuti per discrepanza, dimostrando la sua programmazione intelligente con il sistema di diagnosi automatico e la ricerca automatica dei guasti. Un’interfaccia utente intuitiva (via AcquaLink® TFTs) rende semplice la programmazione dei parametri dello Yacht, allarmi ed altro.

  • Certificato NMEA 2000
  • Mascherina frontale stampata con indicazione del  LED di stato
  • Piastra base in alluminio
  • Protezione frontale e posteriore IP67
  • Range di temperatura di funzionamento  -20 °C / +70 °C
  • Range di temperatura di stoccaggio -30 °C / +80 °C

Connettività:

  • 3x VDO linee bus con 3x connettori M12
  • 1x J1939 CAN bus con 3x connettori M12
  • 1x NMEA 2000 bus con 1x connettori M12
  • 1x VDO Ingresso Digitale sensore Vento (connettore M12)
  • 2x IngressiVDO SUMLOG (2x connettori M12)
  • Ingresso di potenza AMP Super Seal
  • AUX input 26 pin (segnali analogiciNMEA 0183 e interfaccia USB)
Alimentazione Codice Articolo
8 – 28 V A2C59501928

Engine Box

La Engine Box AcquaLink espande le funzioni del  Nav Box per applicazioni multi-motore o può essere usata come soluzione  stand-alone quando le informazioni di navigazione non sono richieste.

  • Protezione IP67 frontale e posteriore
  • Contenitore stampato
  • 2x connessioniVDO Bus con Connettore M12
  • 1x ingresso J1939 CAN Bus con Connettore M12
  • 1x certificate NMEA 2000
  • 2x ingress 0 – 5 V liberamente programmabili
  • 3x 3 – 20 mA
  • 4x  ingressi da 0 a 400 W
  • 1x ingressi da 400 a 2 kW
  • 2x ingressi in frequenza
  • AMP Superseal per ingressi di potenza
  • Range di temperatura di funzionamento  -20 °C / +70 °C
  • Range di temperatura di stoccaggio -30 °C / +80 °C
Alimentazione Codice Articolo
8 – 28 V A2C59501978
