Strumenti di Controllo Motore

Strumentazione precisa per il controllo motore

Contagiri Master

Lo strumento centrale mostra automaticamente tutti i dati chiave – fino a 256 valori di misura standard, dalla pressione dell’olio e il consumo di carburante fino alle ore operative del motore – su un display di ampie dimensioni.

Contagiri Master
Satellite temperatura del liquido di raffreddamento
Satellite pressione dell’olio di trasmissione
Satellite pirometro
Satellite Temperatura dell’olio
Indicatore della Temperatura dell’ olio di trasmissione
Satellite pressione dell’olio
Satellite Voltmetro
Satellite indicatore della pressione del Turbo

La strumentazione OceanLink per il controllo del motore rileva in modo affidabile il numero di giri, la carica della batteria e la tensione, la temperatura del liquido di raffreddamento e dell’olio, la pressione del turbo così come quella dell’olio motore.

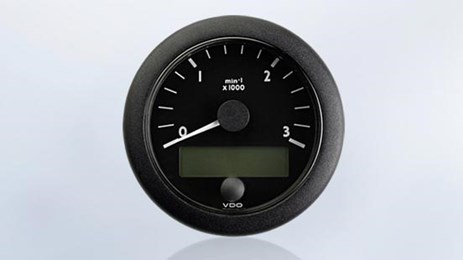

Contagiri Master

Lo strumento centrale mostra automaticamente tutti i dati chiave – fino a 256 misure standard con range che spaziano tra la pressione dell’olio e il consumo di carburante fino al contaore - su un display digitale di ampie dimensioni. Oltre all’interfaccia CAN con protocollo dati SAE J1939 è dotato di due ingressi per sensori analogici. La connessione innovativa Easy Link data connection evita cablaggi complicati.

L’interfaccia CAN consente anche di utilizzare un secondo strumento centrale da posizionare sul flybridge. Gli strumenti Satellite ricevono i dati per la rilevazione di ulteriori misure dinamiche dallo strumento centrale ogni 20 ms.

  • Versione: illuminazione traslucida
  • Contenitore: plastica (ritardante alla fiamma) in accordo a UL 94-V0
  • Cornice: plastica, colorata
  • Lente: plastica, doppia lente, antiriflesso
  • Quadrante: nero con grafica Bianca oppure bianco con grafica nera
  • Illuminazione: LED rossi, dimmer a 8 passi
  • Lancetta: retroilluminata per traslucenza, cappuccio nero, lancetta bianca
  • Display: 132 x 33 punti
  • Connessioni: Connettore DELPHI, serie GT 150
  • Installazione: coperchio filettato, dado di altezza  0-17 mm
  • Area di indicazione: 3,000, 4,000 e 5,000 rpm
  • Tensione Nominale: 12/24 volts
  • Posizione Nominale: angolo 0-90° angle, in accordo a VDON 2.700.1
  • Temperatura di funzionamento: da -20 °C a +70 °C (alla tensione nominale)
  • Temperatura di stoccaggio : da -30 °C a +85 °C
  • EMC: DIN EN61000-6-1/2/3, EN61000-4-3, EMC Direttiva 2004/108/EC
  • Classe di Protezione: IP65, montato frontalmente in accord a IEC 529
  • Consumo di corrente: 120 mA senza illuminazione, 140 mA con illuminazione
  • Alimentazione da 10 a 30 Volts
Range Tipo Descrizione
Ø 85 mm
0–3,000 min-1 Master Contagiri
0–4,000 min-1 Master Contagiri
0–5,000 min-1 Master Contagiri

Strumento satellite termometro liquido di raffreddamento

Lo strumento satellite termometro del liquido di raffreddamento indica ogni improvviso aumento della temperature dell’acqua, aiutando così a prevenire seri danni al motore.

  • Versione: retroilluminazione per traslucenza
  • Contenitore: plastica (ritardante alla fiamma) in accordo a UL 94-V0
  • Cornice: plastica, colorata, a clip
  • Lente: plastica, doppia lente, antiriflesso
  • Quadrantenoer con grafica bianca oppure bianco con grafica nera
  • Illuminazione: LED rossi, 8 step dimmer, aggiustabile da Master
  • Lancetta: illuminazione per traslucenza, cappuccio nero, lancetta bianca
  • Connessioni: connettore AMP 282105-1, super seal serie 1.5
  • Installazione: montato dalla parte anteriore, coperchio filettato, dado di altezza 0-12 mm, borchie 12-25 mm montaggio ad incasso: per pannelli dello spessore di 3mm con angolo di montaggio,  viti e borchie su guarnizione del pannello Æ51.5 / Æ60x2
  • Area di indicazione: 270° (dipende dalla funzionalità del satellite)
  • Temparatura di funzionamento: da -20 °C a +70 °C (alla tensione nominale)
  • Temperatura di stoccaggio: da -30 °C a +85 °C
  • EMC: DIN EN61000-6-1/2/3, EN61000-4-3, EMC Direttiva 2004/108/EC
  • Classe di protezione: IP65, montato dalla parte frontale in accordo a IEC 529
  • No. Max. no. di satelliti: max. 20 strumenti e 20 m di lunghezza del cavo collegato al Master
  • Consumo di corrente: <70 mA con illuminazione
  • Trasferimento dati: Bus Easy Link unidirezionale da Master a satellite
Range Tipo Descrizione
Ø 52 mm
40–120 °C/105–250 °F Satellite Temp. liquido di raffreddamento
105–250 °F Satellite Temp. liquido di raffreddamento
40–120 °C Satellite Temp. liquido di raffreddamento

Strumento Satellite pressione olio di trasmissione

Lo strumento Satellite OceanLink pressione olio trasmissione indica variazioni della pressione dell’olio di trasmissione.

  • Versione: illuminazione per traslucenza
  • Contenitore: plastica (ritardante alla fiamma) in accordo a UL 94-V0
  • Cornice:  plastica, colorata, a clip
  • Lente: plastica, doppia lente, antiriflesso
  • quadrante: nero con grafica Bianca o bianco con grafica nera
  • Illuminazione: LED rossi, dimmer 8 steps, regolabile da master
  • Lancetta: illuminazione per traslucenza, cappuccio nero, lancetta bianca
  • Connessioni: connettore AMP connector 282105-1, serie 1.5 super seal
  • Installazione: montato dalla parte anteriore, coperchio filettato, dado di altezza 0-12 mm, borchie 12-25 mm montaggio ad incasso: per pannelli dello spessore di 3mm con angolo di montaggio,  viti e borchie su guarnizione del pannello Æ51.5 / Æ60x2
  • Area di indicazione: 270° (dipende dalla funzionalità del satellite)
  • Temperatura di funzionamento: da -20 °C a +70 °C (alla tensione nominale)
  • Temperatura di Stoccaggio: da -30 °C a +85 °C
  • EMC: DIN EN61000-6-1/2/3, EN61000-4-3, EMC Direttiva 2004/108/EC
  • Classe di Protezione: IP65, montato frontalmente in accordo a IEC 529
  • No. Max. di Satelliti: max. 20 strumenti e 20 m di cavo collegato al Master
  • Consumo di corrente: <70 mA con illuminazione
  • Trasferimento dati: bus Easy Link unidirezionale da Master a Slave
Range Tipo Descrizione
Ø 52 mm
0-25 bar Satellite Strumento pressione olio di trasmissione, nero
 0-25 bar / 0-360 psi Satellite Strumento pressione olio di trasmissione, bianco

Strumento Satellite Pirometro

Lo strumento Satellite Pirometro OceanLink indica la temperature dei gas di scarico in uscita dal tubo di scarico.

  • Versione: illuminato per traslucenza
  • Contenitore: plastica (ritardante alla fiamma) in accordo a UL 94-V0
  • Cornice: plastica, colorata, a clip
  • Lente: plastica, doppia lente, antiriflesso
  • Quadrante: nero con grafica bianca oppure bianco con grafica nera
  • Illuminazione: LED rossi, dimmer 8 steps, regolabile da Master
  • Lancetta: illuminazione per traslucenza, cappuccio nero, lancetta bianca
  • Connessioni: connettore AMP connector 282105-1, serie 1.5 super seal
  • Installazione: montato dalla parte anteriore, coperchio filettato, dado di altezza 0-12 mm, borchie 12-25 mm montaggio ad incasso: per pannelli dello spessore di 3mm con angolo di montaggio,  viti e borchie su guarnizione del pannello Æ51.5 / Æ60x2
  • Area di indicazione: 270° (dipende dalla funzionalità del satellite)
  • Temperatura di funzionamento: da -20 °C a +70 °C (alla tensione nominale)
  • Temperatura di Stoccaggio: da -30 °C a +85 °C
  • EMC: DIN EN61000-6-1/2/3, EN61000-4-3, EMC Direttiva 2004/108/EC
  • Classe di Protezione: IP65, montato frontalmente in accordo a IEC 529
  • No. Max. di Satelliti: max. 20 strumenti e 20 m di cavo collegato al Master
  • Consumo di corrente: <70 mA con illuminazione
  • Trasferimento dati: bus Easy Link unidirezionale da Master a Slave
Range Tipo Descrizione
Ø 52 mm
100° - 900°C Satellite Temperatura dei gas di scarico, nero
200° -1,700 °F Satellite Temperatura dei gas di scarico, bianco

Strumento Satellite temperatura olio motore

Lo strumento Satellite OceanLink temperatura olio indica ogni improvviso aumento della temperatura dell’olio, aiutando così a prevenire seri danni al motore.

  • Versione: retroilluminazione per traslucenza
  • Contenitore: plastica (ritardante alla fiamma) in accordo a UL 94-V0
  • Cornice: plastica, colorata, a clip
  • Lente: plastica, doppia lente, antiriflesso
  • Quadrante: nero con grafica bianca
  • Illuminazione: LED rossi, dimmer a 8 steps, regolabile da Master
  • Lancetta: illuminazione per traslucenza, cappuccio nero, lancetta bianca
  • Connessioni: connettore AMP 282105-1, serie 1.5 super seal
  • Installazione: montato dalla parte anteriore, coperchio filettato, dado di altezza 0-12 mm, borchie 12-25 mm montaggio ad incasso: per pannelli dello spessore di 3mm con angolo di montaggio,  viti e borchie su guarnizione del pannello Æ51.5 / Æ60x2
  • Area di indicazione: 270° (dipende dalla funzionalità del satellite)
  • Temperatura di funzionamento: da -20 °C a +70 °C (alla tensione nominale)
  • Temperatura di stoccaggio: da -30 °C a +85 °C
  • EMC: DIN EN61000-6-1/2/3, EN61000-4-3, EMC Direttiva 2004/108/EC
  • Classe di protezione: IP65, montato frontalmente in accordo a IEC 529
  • No. max. di satelliti: max. 20 strumenti e 20m di cavo collegato al master
  • Consumo di corrente: <70 mA con illuminazione
  • Trasferimento dati: bus Easy Link unidirezionale da Master a Satellite
Range Tipo Descrizione
Ø 52 mm
50–150 °C Satellite Strumento temperatura olio motore

Satellite temperature olio di Trasmissione

Lo strumento temperatura olio di trasmissione OceanLink indica in modo preciso la temperatura dell’olio di trasmissione.

  • Versione: retroilluminazione per traslucenza
  • Contenitore: plastica (ritardante alla fiamma) in accordo a UL 94-V0
  • Cornice: plastica, colorata, a clip
  • Lente: plastica, doppia lente, antiriflesso
  • quadrante: nero con grafica bianca
  • Illuminazione: LED rossi, 8 step di dimmer, regolabile da master
  • Lancetta: retroilluminata per traslucenza, cappuccio nero, lancetta bianca
  • Connessione: connettore AMP 282105-1, super seal serie 1.5
  • Installazione: montato dalla parte anteriore, coperchio filettato, dado di altezza 0-12 mm, borchie 12-25 mm montaggio ad incasso: per pannelli dello spessore di 3mm con angolo di montaggio,  viti e borchie su guarnizione del pannello Æ51.5 / Æ60x2
  • Area di indicazione: 270° (dipende dalla funzionalità del satellite)
  • Temperatura di funzionamento: da -20 °C a +70 °C (alla tensione nominale)
  • Temperatura di stoccaggio: da -30 °C a +85 °C
  • EMC: DIN EN61000-6-1/2/3, EN61000-4-3, EMC Direttiva 2004/108/EC
  • Classe di Protezione: IP65, montato frontalmente in accordo a IEC 529
  • No. max di Satelliti: max. 20 strumenti e 20 m di cavo collegato allo strumento Master
  • Consumo di corrente: <70 mA con illuminazione
  • Trasferimento dati: Bus Easy Link bus uni-direzionale da master a satellite
Range Tipo Descrizione
Ø 52 mm
50° - 150°C Satellite Temp. olio di trasmissione



Strumento Satellite pressione dell’olio motore

Lo strumento Satellite OceanLink pressione olio indica fluttuazioni della pressione dell’olio motore.

  • Versione: illuminazione per traslucenza
  • Contenitore: plastica (ritardante alla fiamma) in accordo a UL 94-V0
  • Cornice: plastica, colorata, a clip
  • Lente: plastica, doppia lente, antiriflesso
  • Quadrante: nero con grafica bianca o bianco con grafica nera
  • Illuminazione: LED rossi, dimmer 8 steps, regolabile da master
  • Lancetta: illuminazione per traslucenza, cappuccio nero, lancetta bianca
  • Connessioni: connettore AMP connector 282105-1, serie 1.5 super seal
  • Installazione: montato dalla parte anteriore, coperchio filettato, dado di altezza 0-12 mm, borchie 12-25 mm montaggio ad incasso: per pannelli dello spessore di 3mm con angolo di montaggio,  viti e borchie su guarnizione del pannello Æ51.5 / Æ60x2
  • Area di indicazione: 270° (dipende dalla funzionalità del satellite)
  • Temperatura di funzionamento: da -20 °C a +70 °C (alla tensione nominale)
  • Temperatura di Stoccaggio: da -30 °C a +85 °C
  • EMC: DIN EN61000-6-1/2/3, EN61000-4-3, EMC Direttiva 2004/108/EC
  • Classe di Protezione: IP65, montato frontalmente in accordo a IEC 529
  • No. Max. di Satelliti: max. 20 strumenti e 20 m di cavo collegato al Master
  • Consumo di corrente: <70 mA con illuminazione
  • Trasferimento dati: bus Easy Link unidirezionale da Master a Slave
Range Tipo Descrizione
Ø 52 mm
0-10 bar Satellite Strumento pressione olio motore, nero
0-10 bar / 0-145 psi Satellite Strumento pressione olio motore, bianco
0-145 psi Satellite Strumento pressione olio motore, nero

Satellite Voltmetro

Lo strumento satellite Voltmetro indica in modo preciso lo stato del generatore e della batteria.

  • Versione: illuminazione per traslucenza
  • Contenitore: plastica (ritardante alla fiamma) in accordo a UL 94-V0
  • Cornice:  plastica, colorata, a clip
  • Lente: plastica, doppia lente, antiriflesso
  • quadrante: nero con grafica Bianca o bianco con grafica nera
  • Illuminazione: LED rossi, dimmer 8 steps, regolabile da master
  • Lancetta: illuminazione per traslucenza, cappuccio nero, lancetta bianca
  • Connessioni: connettore AMP connector 282105-1, serie 1.5 super seal
  • Installazione: montato dalla parte anteriore, coperchio filettato, dado di altezza 0-12 mm, borchie 12-25 mm montaggio ad incasso: per pannelli dello spessore di 3mm con angolo di montaggio,  viti e borchie su guarnizione del pannello Æ51.5 / Æ60x2
  • Area di indicazione: 270° (dipende dalla funzionalità del satellite)
  • Temperatura di funzionamento: da -20 °C a +70 °C (alla tensione nominale)
  • Temperatura di Stoccaggio: da -30 °C a +85 °C
  • EMC: DIN EN61000-6-1/2/3, EN61000-4-3, EMC Direttiva 2004/108/EC
  • Classe di Protezione: IP65, montato frontalmente in accordo a IEC 529
  • No. Max. di Satelliti: max. 20 strumenti e 20 m di cavo collegato al Master
  • Consumo di corrente: <70 mA con illuminazione
  • Trasferimento dati: bus Easy Link unidirezionale da Master a Slave
Range Tipo Descrizione
Ø 52 mm
8-16 volts Satellite Voltmetro, nero o bianco
18-32 volts Satellite Voltmetto, nero o bianco

Strumento Satellite Pressione Turbo

Lo strumento Satellite pressione Turbo  indica variazioni della pressione della turbina.

  • Versione: illuminazione per traslucenza
  • Contenitore: plastica (ritardante alla fiamma) in accordo a UL 94-V0
  • Cornice:  plastica, colorata, a clip
  • Lente: plastica, doppia lente, antiriflesso
  • quadrante: nero con grafica Bianca o bianco con grafica nera
  • Illuminazione: LED rossi, dimmer 8 steps, regolabile da master
  • Lancetta: illuminazione per traslucenza, cappuccio nero, lancetta bianca
  • Connessioni: connettore AMP connector 282105-1, serie 1.5 super seal
  • Installazione: montato dalla parte anteriore, coperchio filettato, dado di altezza 0-12 mm, borchie 12-25 mm montaggio ad incasso: per pannelli dello spessore di 3mm con angolo di montaggio,  viti e borchie su guarnizione del pannello Æ51.5 / Æ60x2
  • Area di indicazione: 270° (dipende dalla funzionalità del satellite)
  • Temperatura di funzionamento: da -20 °C a +70 °C (alla tensione nominale)
  • Temperatura di Stoccaggio: da -30 °C a +85 °C
  • EMC: DIN EN61000-6-1/2/3, EN61000-4-3, EMC Direttiva 2004/108/EC
  • Classe di Protezione: IP65, montato frontalmente in accordo a IEC 529
  • No. Max. di Satelliti: max. 20 strumenti e 20 m di cavo collegato al Master
  • Consumo di corrente: <70 mA con illuminazione
  • Trasferimento dati: bus Easy Link unidirezionale da Master a Slave
Range Tipo Descrizione
Ø 52 mm
0-3 bar Satellite Strumento pressione Turbo

VDO in Italia

Contattaci o trova un rivenditore

Contatti

Fiere ed eventi

Scopri gli eventi a cui VDO parteciperà nel 2016

Fiere ed eventi

Download

Scarica cataloghi, schede tecniche, manuali

© Continental Automotive Trading Italia s.r.l. 2016

VDO - A Trademark of the Continental Corporation
