Strumentazione di controllo motore

Strumentazione per monitorare la barca in modo efficace.

I contagiri ViewLine indicano in modo affidabile i giri motore.

I contagiri ViewLine indicano in modo affidabile i giri motore.

I contagiri ViewLine indicano in modo affidabile i giri motore.
Il contagiri con display ViewLine fornisce i dati relativi a giri al minuto, contaore di funzionamento e orologio.
L’amperometro ViewLine offre una panoramica dell’intero impianto elettrico dell’ imbarcazione.
Il voltmetro ViewLine indica in modo preciso lo stato del generatore e della batteria.
Il manometro della pressione dell’olio indica le variazioni di pressione dell’olio motore. Il range di questo strumento va da 0 a 5 bar.
Il manometro della pressione dell’olio indica le variazioni di pressione dell’olio motore. Il range di questo strumento va da 0 a 10 bar.
Il manometro della pressione dell’olio di trasmissione indica le variazioni di pressione dell’olio di trasmissione. Il range di questo strumento va da 0 a 25 bar.
Il manometro pressione olio di transmissione indica le fluttuazioni della pressione dell’olio di trasmissione. Il range di questo strumento è compreso tra 0 e  400 psi.
Il manometro pressione olio di transmissione indica le fluttuazioni della pressione dell’olio di trasmissione. Il range di questo strumento è compreso tra 0 e 435 psi.
Questo manometro ViewLine indica le variazioni di pressione nel turbocompressore.
Il termometro del liquido di raffreddamento Viewline indica ogni improvviso aumento della temperatura del liquido di raffreddamento, in modo di prevenire danni seri al motore con i relativi esborsi economici.
Il termometro della temperature dell’olio  ViewLine indica improvvisi aumenti nella temperature dell’olio, in modo di prevenire danni seri al motore con i relativi esborsi economici.
Il pirometro ViewLine indica la temperatura  dei gas alla fine del tubo di scarico.

La strumentazione di controllo motore della nostra serie Viewline fornisce tutti i dati necessari a monitorare la tua imbarcazione in modo preciso per la massima sicurezza.

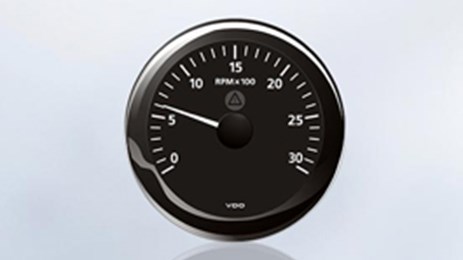

Contagiri

Il contagiri ViewLine può essere collegato a motori marini convenzionali.

  • Connettore 8 e 14 poli Tyco / Hirschmann
  • Tensione di funzionamento 8 – 32 V
  • Accuratezza +/- 2.5 % sulla lettura di fondoscala
  • Consumo  di corrente < 175 mA con spia di allarme LED
  • Numero di impulsi  programmabile da dip-switch o software PC (ViewLine programming tool)
  • Doppia lente antiappannamento
  • Protezione frontale IP67
  • Diametro di installazione 52 & 85
  • Profondità di installazione 50mm
Range rpm Alimentazione Colore Codice Articolo
Ø 52 mm
4000 rpm 8 – 32 V Nero
Bianco
A2C59512344
A2C59512347
6000 rpm 8 – 32 V Nero
Bianco
A2C59512345
A2C59512348
8000 rpm 8 – 32 V Nero
Bianco
A2C59512346
A2C59512349
Ø 85 mm
3000 rpm 8 – 32 V Nero
Bianco
A2C59512430
A2C59512433
4000 rpm 8 – 32 V Nero
Bianco
A2C59512431
A2C59512434
6000 rpm 8 – 32 V Nero
Bianco
A2C59512432
A2C59512435

Contagiri con LCD

Il contagiri con LCD indica i giri motore, le ore di funzionamento, l’alimentazione e l’orologio.

  • Tensione di funzionamento 8 – 32 V
  • Errore di indicazione < 2.5 % sull’intera scala
  • Consumo di corrente < 175 mA, con spia di allarme (LED)
  • Uscita per allarme acustico (opzionale)
  • Vari  ingressi sensori
  • Dimensioni del display LC 37 mm x 11 mm
  • Display programmabile individualmente  ad esempio per Orologio, trip, odometro, etc. per mezzo di un tasto esterno o software PC  (ViewLine programming tool)
  • Protezione da inversione di polarità
  • Doppia lente antiappannamento
  • Protezione frontale IP67
  • Diametro di installazione 85 mm
  • Profondità di installazione 50mm
Range rpm Alimentazione Colore Input Codice Articolo
Ø 85 mm
3000 rpm 8 – 32 V Nero
Bianco
W, Ind, Hall, Generator A2C59512390
A2C59512396
4000 rpm 8 – 32 V Nero
Bianco
W, Ind, Hall, Generator A2C59512391
A2C59512397
5000 rpm 8 – 32 V Nero
Bianco
W, Ind, Hall, Generator A2C59512392
A2C59512398
6000 rpm 8 – 32 V Nero
Bianco
W, Ind, Hall, Generator A2C59512393
A2C59512399
7000 rpm 8 – 32 V Nero
Bianco
W, Ind, Hall, Generator A2C59512394
A2C59512400
8000 rpm 8 – 32 V Nero
Bianco
W, Ind, Hall, Generator A2C59512395
A2C59512401

Amperometro

L’mperometro ViewLine fornisce una panoramic dell’intero sistema elettrico.

  • Connettore Tyco / Hirschmann 8 poli MQS
  • Accuratezza < 2.5 % sull’intero range del display.
  • Tensione di funzionamento 8 – 32 V
  • Consumo di corrente < 100 mA, con spia di allarme integrata (LED)
  • Angolo del display 240°
  • Soglia di allarme programmbile (PC software)
  • Protezione da inversione di polarità
  • Doppia lente antiappannamento
  • Protezione frontale IP67
  • Diametro di installazione 52mm
  • Profondità di installazione 50mm
    • Connettore Tyco / Hirschmann 8 poli MQS
    • Accuratezza < 2.5 % sull’intero range del display.
    • Tensione di funzionamento 8 – 32 V
    • Consumo di corrente < 100 mA, con spia di allarme integrata (LED)
    • Angolo del display 240°
    • Soglia di allarme programmbile (PC software)
    • Protezione da inversione di polarità
    • Doppia lente antiappannamento
    • Protezione frontale IP67
    • Diametro di installazione 52mm
    • Profondità di installazione 50mm
Range amp Alimentazione Colore Input megavolt Codice Articolo
Ø 52 mm
- 60 / + 60 A 8 – 32 V Nero
Bianco
60 mV A2C59512328
A2C59512330
- 150 / + 150 A 8 – 32 V Nero
Bianco
60 mV A2C59512329
A2C59512331

Voltmetro

Il voltmetro  ViewLine indica lo stato del generatore,  della batteria e dei carichi sulla sua scala. I valori che eccedono la normale carica di batteria possono essere monitorati con esattezza.

    • Connettore Tyco / Hirschmann 8 poli MQS
    • accuratezza di + / – 3.6° sull’intera scala del quadrante
    • Alimentazione 8 – 16 V, 18 – 32 V
    • Consumo di corrente < 150 mA, con spia di allarme integrata (LED)
    • angolo della scala del quadrante 90°
    • Protezione da inversione di polarità
    • Doppia lente antiappannamento
    • Protezione frontale IP67
    • Diametro di installazione 52mm
    • Profondità di installazione 50mm
Voltage Colore Codice Articolo
Ø 52 mm
8 – 16 V Nero
Bianco
A2C59512545
A2C59512546
18 – 32 V

Nero
Bianco

A2C59512458
A2C59512459

Manometro pressione olio 5 bar

Il manometro ViewLine rileva le variazioni della pressione dell’olio motore.  Il range dello strumento è compreso tra 0 e 5 bar.

  • Connettore Tyco / Hirschmann 8 poli MQS
  • accuratezza di + / – 3.6° sull’intera scala del quadrante
  • Tensione di funzionamento 8 – 32 V
  • Consumo di corrente < 150 mA, con spia di allarme integrata (LED)
  • Segnale di ingresso: valori Ω standard
  • angolo della scala del quadrante 90°
  • Collegabile al make point switch opzionale
  • Protezione da inversione di polarità
  • Doppia lente antiappannamento
  • Protezione frontale IP67
  • Diametro di installazione 52mm
  • Profondità di installazione 50mm
Range esterno / interno Alimentazione Colore Input ohm Codice Articolo
Ø 52 mm
0 – 5 bar
0 – 80 psi
8 – 32 V Nero
Bianco
10 – 184 W A2C59514123
A2C59514211
0 – 80 psi
0 – 5 bar
8 – 32 V Nero
Bianco
10 – 184 W A2C59514128
A2C59514214

Pressione olio motore 10 bar

Il manometro ViewLine rileva  le variazioni della pressione dell’olio motore. Il range di questo strumento è compreso tra 0 e 10 bar.

  • Connettore Tyco / Hirschmann 8 poli MQS
  • accuratezza di + / – 3.6° sull’intera scala del quadrante
  • Tensione di funzionamento 8 – 32 V
  • Consumo di corrente < 150 mA, con spia di allarme integrata (LED)
  • Segnale di ingresso: valori Ω standard
  • angolo della scala del quadrante 90°
  • Collegabile al make point switch opzionale
  • Protezione da inversione di polarità
  • Doppia lente antiappannamento
  • Protezione frontale IP67
  • Diametro di installazione 52mm
  • Profondità di installazione 50mm
Range esterno / interno Alimentazione Colore Input ohm Codice Articolo
Ø 52 mm
0 – 10 bar
0 – 150 psi
8 – 32 V Nero
Bianco
10 – 184 W A2C59514111
A2C59514199
0 – 150 psi
0 – 10 bar
8 – 32 V Bianco 240 – 33.5 W A2C59514202

Pressione olio di trasmissione 25 bar

Il manometro pressione olio trasmissione indica le fluttuazioni della pressione dell’olio di trasmissione. Il range dello strumento è compreso tra 0 a 25bar.

  • Connettore Tyco / Hirschmann 8 poli MQS
  • accuratezza di + / – 3.6° sull’intera scala del quadrante
  • Tensione di funzionamento 8 – 32 V
  • Consumo di corrente < 150 mA, con spia di allarme integrata (LED)
  • Segnale di ingresso: valori Ω standard
  • angolo della scala del quadrante 90°
  • Collegabile al make point switch opzionale
  • Protezione da inversione di polarità
  • Doppia lente antiappannamento
  • Protezione frontale IP67
  • Diametro di installazione 52mm
  • Profondità di installazione 50mm
Range esterno / interno Alimentazione Colore Input ohm Codice Articolo
Ø 52 mm
0 – 25 bar
0 – 350 psi
8 – 32 V Nero
Bianco
10 – 184 W A2C59514136
A2C59514206
0 – 350 psi
0 – 25 bar
8 – 32 V Bianco 10 – 184 W A2C59514220

Manometro pressione olio di trasmissione 400 psi

Il manometro olio di trasmissione ViewLine indica le fluttuazioni dell’olio di trasmissione. Il range di questo strumento è compreso tra 0 e 400 psi.

  • Connettore Tyco / Hirschmann 8 poli MQS
  • accuratezza di + / – 3.6° sull’intera scala del quadrante
  • Tensione di funzionamento 8 – 32 V
  • Consumo di corrente < 150 mA, con spia di allarme integrata (LED)
  • Segnale di ingresso: valori Ω standard
  • angolo della scala del quadrante 90°
  • Collegabile al make point switch opzionale
  • Protezione da inversione di polarità
  • Doppia lente antiappannamento
  • Protezione frontale IP67
  • Diametro di installazione 52mm
  • Profondità di installazione 50mm
Range esterno / interno Alimentazione Colore Input ohm Codice Articolo
Ø 52 mm
0 – 400 psi
0 – 25 bar
8 – 32 V Nero
Bianco
10 – 184 W A2C59514145
A2C59514223

Manometro olio di trasmissione 435 psi

The ViewLine oil pressure gauge detects fluctuations in gearbox oil pressure. This gauge ranges from 0 to 435 psi.

  • Connettore Tyco / Hirschmann 8 poli MQS
  • accuratezza di + / – 3.6° sull’intera scala del quadrante
  • Tensione di funzionamento 8 – 32 V
  • Consumo di corrente < 150 mA, con spia di allarme integrata (LED)
  • Segnale di ingresso: valori Ω standard
  • angolo della scala del quadrante 90°
  • Collegabile al make point switch opzionale
  • Protezione da inversione di polarità
  • Doppia lente antiappannamento
  • Protezione frontale IP67
  • Diametro di installazione 52mm
  • Profondità di installazione 50mm
Range esterno / interno Alimentazione Colore Input ohm Codice Articolo
Ø 52 mm
0 – 30 bar
0 – 435 psi
8 – 32 V Nero
Bianco
10 – 184 W A2C59514141
A2C59514208

Manometro pression eturbina

This ViewLine pressure gauge detects changes in the turbocharger boost.

  • Connettore Tyco / Hirschmann 8 poli MQS
  • accuratezza di + / – 3.6° sull’intera scala del quadrante
  • Tensione di funzionamento 8 – 32 V
  • Consumo di corrente < 150 mA, con spia di allarme integrata (LED)
  • Segnale di ingresso: valori Ω standard
  • angolo della scala del quadrante 90°
  • Collegabile al make point switch opzionale
  • Protezione da inversione di polarità
  • Doppia lente antiappannamento
  • Protezione frontale IP67
  • Diametro di installazione 52mm
  • Profondità di installazione 50mm
Range esterno / interno Alimentazione Colore Input ohm Codice Articolo
Ø 52 mm
0 – 2 bar
0 – 30 psi
8 – 32 V Nero
Bianco
10 – 184 W A2C59514149
A2C59514225

Indicatore di temperature liquid di raffreddamento

Il termometro Viewline indica ogni improvviso aumento della temperature del liquido di raffreddamento aiutando così a prevenire danni al motore con i conseguenti esborsi economici.

  • Connettore Tyco / Hirschmann 8 poli MQS
  • Accuratezza +/- 3.6° sull’intera scala del quadrante
  • Tensione di funzionamento 8 – 32 V
  • Consumo di corrente < 150 mA, con spia di allarme integrata (LED)
  • Segnale di ingresso: valori Ω standard
  • angolo della scala del quadrante 90°
  • Collegabile al make point switch opzionale
  • Protezione da inversione di polarità
  • Doppia lente antiappannamento
  • Protezione frontale IP67
  • Diametro di installazione 52mm
  • Profondità di installazione 50mm
Range esterno / interno Alimentazione Colore Input ohm Codice Articolo
Ø 52 mm
40° – 120 °C
105° – 250 °F
8 – 32 V Nero
Bianco
287.4 – 22.7 W A2C59514170
A2C59514237
105° – 250 °F
40° – 120 °C
8 – 32 V Nero
Bianco
287.4 – 22.7 W A2C59514176
A2C59514241

Indicatore di temperature dell’olio motore

L’indicatore di temperatura dell’olio motore ViewLine indica ogni improvviso aumento della temperature dell’olio motore, aiutando così a prevenire seri danni al motore con i relativi esborsi economici.

  • Connettore Tyco / Hirschmann 8 poli MQS
  • Accuratezza +/- 3.6° sull’intera scala del quadrante
  • Tensione di funzionamento 8 – 32 V
  • Consumo di corrente < 150 mA, con spia di allarme integrata (LED)
  • Segnale di ingresso: valori Ω standard
  • angolo della scala del quadrante 90°
  • Collegabile al make point switch opzionale
  • Protezione da inversione di polarità
  • Doppia lente antiappannamento
  • Protezione frontale IP67
  • Diametro di installazione 52mm
  • Profondità di installazione 50mm
Range esterno / interno Alimentazione Colore Input ohm Codice Articolo
Ø 52 mm
50° – 150 °C
120° – 300 °F
8 – 32 V Nero
Bianco
322.8 – 18.6 W A2C59514160
A2C59514231
120° – 300 °F
50° – 150 °C
8 – 32 V Nero
Bianco
322.8 – 18.6 W A2C59514165
A2C59514234

Pirometro

Il Pirometro ViewLine indica la temperature dei gas alla fine del tubo di scarico (fino a 900 °C / 1650 °F).  Il rapporto tra questo valore e la massima temperatura dei gas consentita è indice di quanto è efficiente la combustione a quel particolare carico.

  • Connettore Tyco / Hirschmann 8 poli MQS
  • Accuratezza < 2.5 % accuracy sull’intero range della scala
  • Tensione di funzionamento 8 – 32 V
  • Consumo di corrente < 100 mA, con spia di allarme integrata (LED)
  • Angolo del display 240°
  • Soglia di allarme programmabile (con PC software opzionale)
  • Protezione da inversione di polarità
  • Doppia lente antiappannamento
  • Protezione frontale IP67
  • Diametro di installazione 52mm
  • Profondità di installazione 50mm
Range temp
Alimentazione Colore Input megavolt Codice Articolo
Ø 52 mm
100° – 900 °C 8 – 32 V Nero
Bianco
37 mV A2C59512332
A2C59512333
250° – 1650 °F 8 – 32 V Nero
Bianco
37 mV A2C59512334
A2C59512335

VDO in Italia

Contattaci o trova un rivenditore

Contatti

Fiere ed eventi

Scopri gli eventi a cui VDO parteciperà nel 2016

Fiere ed eventi

Download

Scarica cataloghi, schede tecniche, manuali

© Continental Automotive Trading Italia s.r.l. 2016

VDO - A Trademark of the Continental Corporation
