Strumenti di Navigazione

Strumentazione precisa per condurre la vostra barca in tutta sicurezza.

L'indicatore multifunzione con display a segmenti indica la velocità rispetto al suolo e comprende un allarme programmabile di velocità.

L'indicatore multifunzione con display a segmenti indica la velocità rispetto al suolo e comprende un allarme programmabile di velocità.

L'indicatore multifunzione con display a segmenti indica la velocità rispetto al suolo e comprende un allarme programmabile di velocità.
L’angolo di barra ViewLine indica la posizione del timone.
Lo strumento di misura dell’assetto ViewLine fornisce informazioni sulla posizione del motore in relazione alla poppa della barca.
Su imbarcazioni con sistemi a due motori , il sincronizzatore ViewLine assicura il corretto funzionamento sincronizzato di entrambe le unità.
L’indicatore di profondità ViewLine misura la profondità dell’acqua. L’allarme integrato assicura passaggi sicuri anche in acque poco profonde.

Strumenti di navigazione affidabili, garantiscono manovre sicure e senza incidenti, anche in situazioni difficili come corsi d'acqua stretti. Gli strumenti di navigazione VDO mostrano con precisione e in modo chiaro i dati relativi alla sicurezza e molto altro ancora

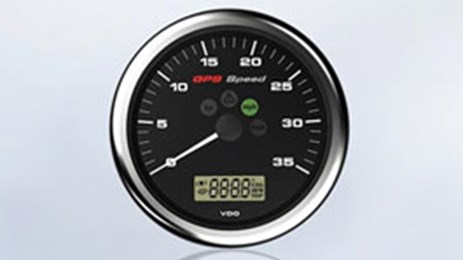

Indicatore di velocità GPS

Questo strumento multifunzione con display a segmenti è pensato per l’uso in imbarcazioni aperte. Basato sul concetto di design ViewLine, il gruppo strumenti fornisce una classe di protezione IP ideale, un aspetto moderno ed un elevato Standard di Qualità.

  • Antenna GPS incorporata
  • Design solido e flessibile per diverse applicazioni
  • Linea CAN (NMEA 2000)
  • Lancetta per l’indicazione analogica della velocità rispetto al suolo (SOG)
  • Allarme velocità programmabile
  • Display LC a segmenti fissi
  • Possibilità di montaggio a filo pannello
  • Protezione frontale IP67
  • Bussola per rotta rispetto al suolo (COG)
  • Orologio
  • Diametro di installazione 110 mm
  • Diametro esterno 126 mm
  • Profondità di installazione 50mm

Range
nodi / kmh / mph

Alimentazione Temperatura di funzionamento Codice Articolo
Ø 110 mm
0 – 12 nodi / kmh / mph 8.5 – 16 V - 20° / + 85 °C A2C59501987
0 – 35 nodi / kmh / mph 8.5 – 16 V - 20° / + 85 °C A2C59501782
0 – 70 nodi / kmh / mph 8.5 – 16 V - 20° / + 85 °C A2C59501781

Angolo di Barra

Lo strumento Angolo di Barra indica la posizione del timone. È importante per prevenire manovre pericolose ed evitare incidenti in corsi d’acqua stretti.

  • Range 52 mm: 40° Tribordo to 40° Babordo
  • Range 85 mm: 45° Tribordo to 45° Babordo
  • Connettore Tyco / Hirschmann 8 poli
  • Alimentazione d’esercizio 8–32 V
  • Consumo di corrente < 150 mA
  • Doppia lente antiappannamento
  • Protezione frontale IP67
  • Diametro di installazione 52 o 85mm
  • Profondità di installazione 50mm
Range angolo Alimentazione Colore Input ohm Codice Articolo
Ø 52 mm
- 40° / + 40° 8 – 32 V Nero
Bianco
3 – 180 W A2C59514154
A2C59514230
Ø 85 mm
- 45° / + 45° 8 – 32 V Nero
Bianco
3 – 180 W A2C59512410
A2C59512411

Indicatore di assetto (trim)

L’indicatore di assetto ViewLine fornisce informazioni sulla posizione del motore in relazione alla poppa della barca. In questo modo lo skipper sa sempre se il motore è in posizione sollevata o abbassata. In questo modo può ottimizzare l’assetto della barca.

  • Connettore Tyco / Hirschmann 8 poli MQS
  • Accuratezza di + / – 3.6° sull’intera scala del quadrante
  • Tensione di funzionamento 8 – 32 V
  • Consumo di corrente < 150 mA, con spia di allarme integrata (LED)
  • Segnale di ingresso: valore Ω standard
  • Angolo del quadrante 90°
  • Protezione da inversion di polarità
  • Doppia lente antiappannamento
  • Protezione frontale IP67
  • Diametro di installazione 52 mm
  • Profondità di installazione 50 mm
Range Alimentazione Colore Input ohm Codice Articolo
Ø 52 mm
up / down 8 – 32 V Nero
Bianco
167 – 10 W A2C59514180
A2C59514244

Sincronizzatore

Su imbarcazioni da diporto con doppio motore il sincronizzatore ViewLine offre un aiuto indispensabile per assicurare la corretta sincronizzazione dei due motori.

  • Connettore Tyco / Hirscmann con contenimento <150mA
  • Alimentazione 8–32 V
  • Accuratezza +/- 2.5 %
  • Consumo 150 mA
  • Ingresso seconda frequenza
  • Connessione per allarmi esterni (opzionale)
  • Numero di impulsi programmabili attraverso  commutatore o software su PC (strumento di programmazione ViewLine)
  • Doppia lente antiappannamento
  • Protezione frontale IP67
  • Diametro di installazione 85 mm
  • Profondità di installazione 50mm
Range rpm Alimentazione Colore Input Codice Articolo
Ø 85 mm
- 500 / + 500 rpm 8 – 32 V Nero
Bianco
W, 1, Ind A2C59512402
A2C59512403

Indicatore di profondità

L’indicatore di profondità Viewline indica la profondità dell’acqua. L’allarme integrato, che può essere configurato su specifica dell’utente, assicura passaggi in sicurezza attraverso fondali poco profondi.

  • Connettori a 8 e 14 poli Tyco / Hirschmann
  • Tensione di funzionamento  8 – 32 V
  • Accuratezza + / – 2.5 % (dipende dalla natura del fondale e dalla qualità dell’acqua).
  • Consumo di corrente < 150 mA, con spia di allarme integrata (LED)
  • Spia per la configurazione dell’allarme in fondali bassi.
  • Ingresso NMEA input per sensori di profondità  NMEA 0183.
  • Display con varie funzioni, e. g., temperatura dell’acqua, profondità, allarme fondali bassi, orario, Voltmetro, etc.
  • Protezione da inversione di polarità
  • Doppia lente antiappannamento
  • Protezione frontale IP67
  • Diametro di installazione 85 mm
  • Profondità di installazione 50mm
Range meter Alimentazione Colore Input Codice Articolo
Ø 85 mm
0 – 30 m 8 – 32 V Nero
Bianco
NMEA 0183 A2C59514247
A2C59514250
