Strumenti singoli

VDO SingleViu

VDO SingleViu

VDO SingleViu

Overview

World Wide Gauges is a standardized instrument platform for special vehicles and stationary machinery. With modular solutions in three housing variants and in two different illuminations (front - or back light) solution. Based on this instrument platform very cost effective customized solutions are available (dial design).

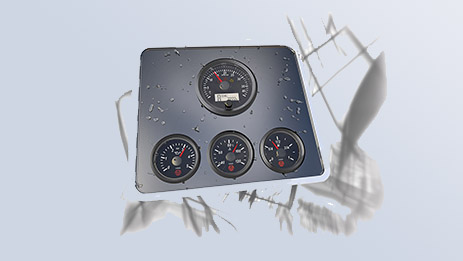

Strumentazione SingleViu (CAN / Analogica)

Gli strumenti rotondi della piattaforma SingleViu® sostituiranno le tre famiglie di strumentazione singola esistenti: WWG, Viewline e CANcockpit. SingleViu® copre tutte le applicazioni degli strumenti precedenti e offre una soluzione logica e flessibile con tecnologia all’avanguardia. Gli strumenti SingleViu® supportano sia la trasmissione digitale su CAN bus che i sensori analogici tradizionali. I singoli strumenti per la misura di temperature, livelli, pressioni, tensione e corrente sono disponibili con un diametro di 52 mm. Gli indicatori della velocità di marcia e del règime motore sono disponibili con diametri di 80 o 100 mm. I dispositivi con diametro di 80 e 100 mm hanno un sensore interno ed un display LCD che può mostrare al conducente un numero consistente di parametri in “modalità rolling”.

Caratteristiche generali

  • Varianti per tutti i diametri più comuni.  50 Varianti da 52mm, 15 varianti da 80mm, 9 Varianti da 100mm
  • Compatibili con 2 tipi di segnali: analogici e CAN SAEJ-1939
  • Alta classe di protezione IP67 frontale e posteriore (con connettore inserito)
  • Protezione antiappannamento
  • Tensioni di funzionamento di 12V o 24V
  • Materiale del contenitore resistente alla fiamma. Temperatura di funzionamento: da -40 a +80°C
  • Più di 600 combinazioni di colore RGB differenti
  • Strumenti pronti per il “Plug and Play” ma per clienti e richieste specifiche possono essere personalizzati nelle funzioni e nel design
  • Configurazione mediante software per PC (curve dei sensori, illuminazione ecc.)
  • Notifica degli intervalli per la manutenzione programmata

Caratteristiche meccaniche

  • Cornice: metalica, nera, a profilo triangolare (la stessa di Cockpit international)
  • Fissaggio nel pannello per mezzo di ghiera filettata in plastica 52/80/100mm
  • 80mm si può alloggiare anche in un foro da 85mm
  • Sistema a doppia lente anti-appannamento
  • Lente interna in vetro minerale per garantire alta robustezza
  • Materiale del contenitore resistente alla fiamma
  • Alta classe di protezione: IP 67 (Frontale e posteriore con connettore)
  • Temperatura di funzionamento da -40 a +80 °C - LCD: da -20 a +80°C

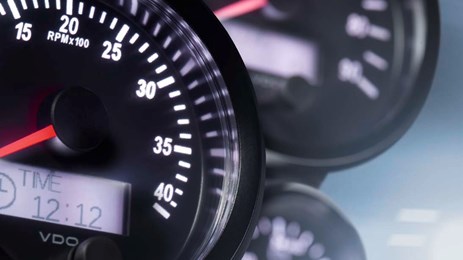

Tecnica – Caratteristiche degli indicatori da 80 e 100mm

  • Un display a matrice di punti mostra le informazioni in modalità roll, ad es. contachilometri, contatore motore, orologio, consumo di Carburante, marcia inserita (attuale / raccomandata), DM1
  • Contenuto delle informazioni principali in roll mode differente per contagiri e tachimetri.
  • Possibilità di selezionare l’unità di misura tra metrica e US.
  • Possibilità di visualizzare un logo di benvenuto all’accensione
  • Attivazione di messaggi di promemoria per la manutenzione programmata
  • Possibilità di configurare lo strumento anche mediante il tasto presente sulla parte frontale
  • Un Dongle (già utilizzato per Viewline and CANcockpit) è necessario per impostare i valori di  odometro e contaore.

World Wide Gauges Cockpit International

  •  Panel installation
  • LC-display for speedo/tacho gauges
  • Front light technology

Benefits and Features

  • Analogue platform product
  • 52, 80 and 100mm gauges available
  • Different fixation concepts (nut, studs and bracket)
  • Mineral glass lens
  • Metal bezel

Technical Data

  • Operating voltage 12 or 24 V DC
  • Operating temperature -30°C to +85°C
  • IP 64 protection class (front)
  • Front light

World Wide Gauges Cockpit Vision

  • Panel installation
  • LC-display for speedo/tacho gauges
  • Full backlight technology

Benefits and Features

  • Analogue platform product
  • 52, 80 and 100mm gauges available
  • Different fixation concepts (nut, studs and bracket)
  • Mineral glass lens
  • Metal bezel

Technical Data

  • Operating voltage 12 or 24 V DC
  • Operating temperature -30°C to +85°C
  • IP 64 protection class (front)
  • Back light
